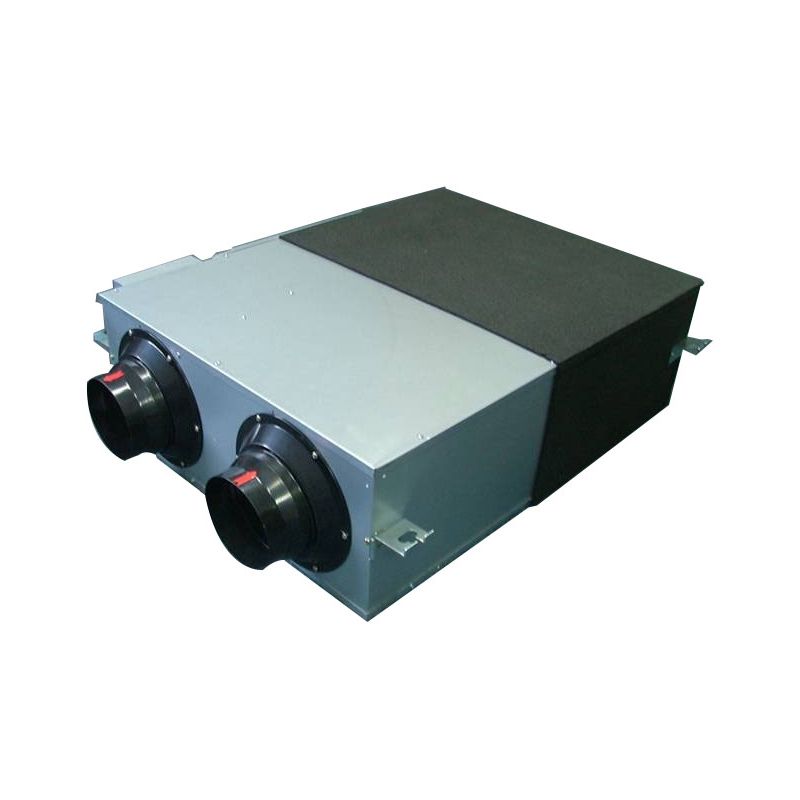

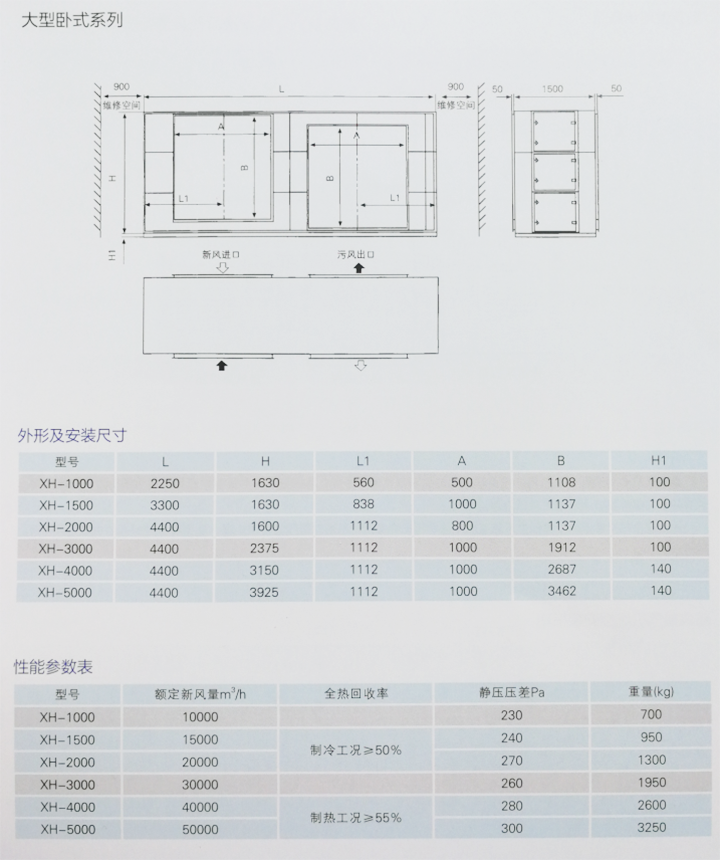

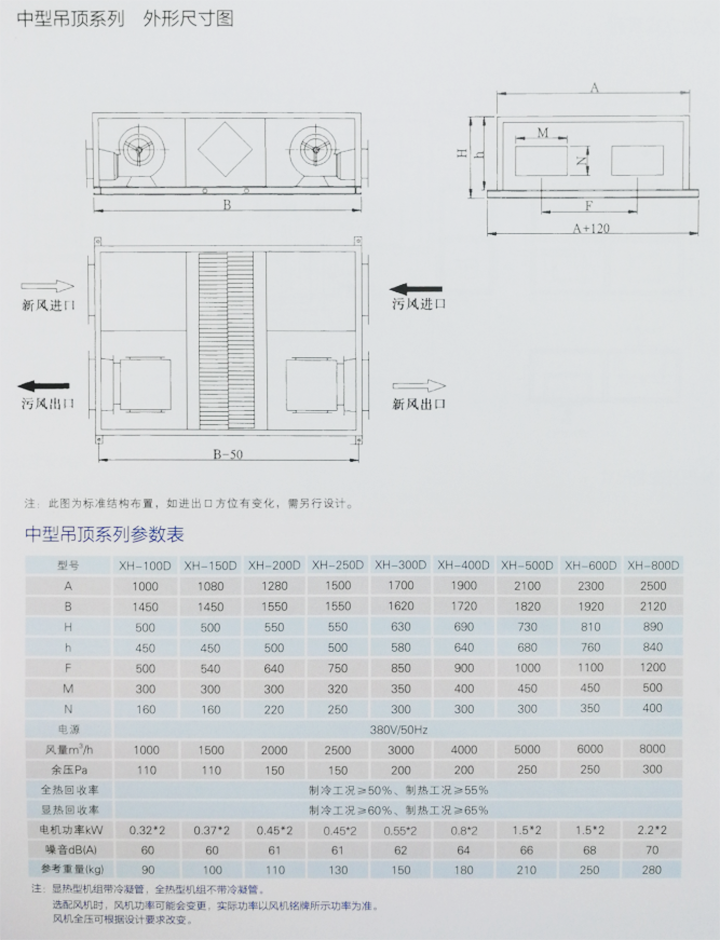

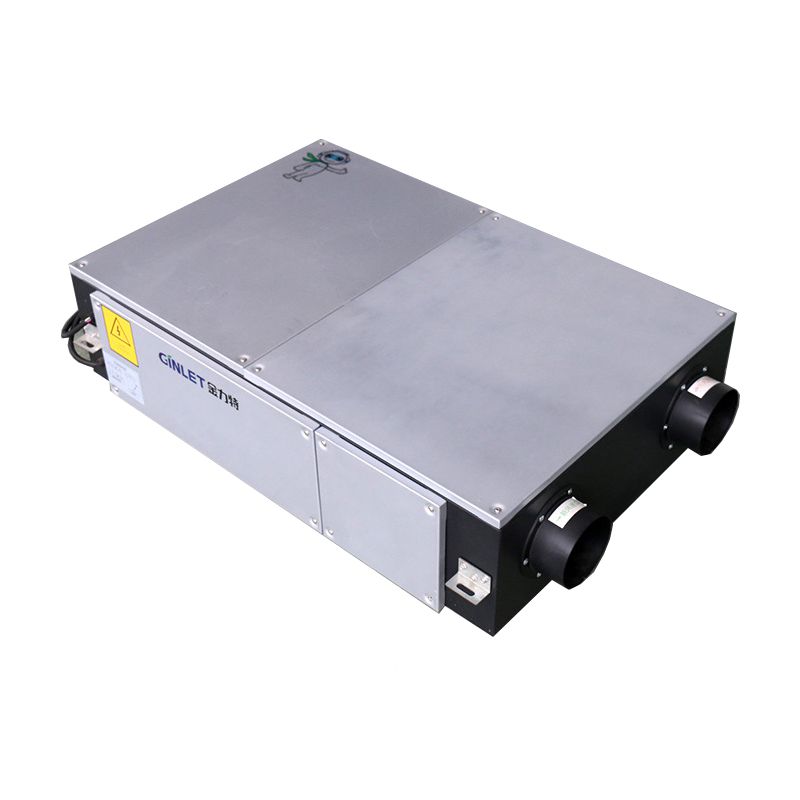

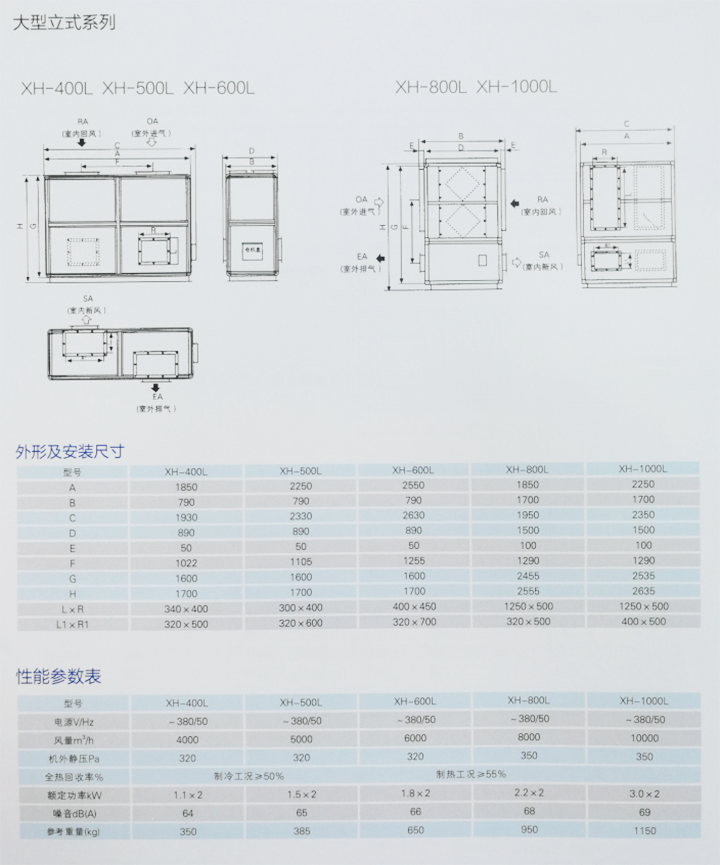

PM2.5（XH）新風換氣機根據安裝方式分為吊頂式、立式、臥式，我公司還可根據用戶需要，設計生產非標產品，最大限度地滿足客戶和市場的需要。 本公司生產的PM2.5(XH)新風換氣機采用板翅式換熱器，改種類型板翅式換熱器屬于一種空氣與空氣直接交換的靜止型換熱器，它不需要通過中間媒質進行換熱，也沒有轉動系統，因此，靜止型板翅式換熱器（也叫固定式換熱器）是一種比較理想的能量回收設備。靜止型板翅式換熱器是在其隔板兩側的兩股氣流存在溫差和水蒸氣分壓力差時，進行顯熱或全熱回收的。

    在板翅式換熱器中，兩股氣流呈交叉形流過換熱器。顯熱換熱器的隔板是非透過性的、具有良好導熱特性的材料，一般多為鋁質材料。全熱交換器是一種透過型的空氣——空氣熱交換器，其間隔板是由經過處理的、具有較好傳熱透濕特性的材料構成。溫度（顯熱）的交換機理是介質兩側流過不同溫度的空氣時，熱量通過傳導的方式進行交換。全熱交換器中濕度（潛熱）的交換通過下述兩種機理進行：

    ① 通過介質兩側水蒸氣分壓差進行濕度交換。

    ② 高濕側的水蒸氣被吸濕劑吸收,通過紙纖維的毛細管作用向低濕側放出。

板翅式熱回收器：

A、靜止式熱交換器 ，為了易于布置機內的氣流通道并縮小整機的體積，中小型新風換氣機采用了平板交叉靜止式熱交換器，其工作原理是：冷、熱空氣的運動方向相互垂直，在熱交換器內氣流屬于湍流邊界層內的對流換熱性質，有較高的熱交換效率。

B、顯熱交換器和全熱交換器，顯熱交換器由鋁箔材料制成，溫度傳導率高、壽命長，適合于室內外溫度差大濕度差小的地區。全熱交換器由專用纖維采用特殊工藝制成的紙張構成，這種材料具有透濕率高、氣密性好、抗撕裂、耐老化的特點。全熱交換器適合于室內外溫度差小濕度差大的地區。

PM2.5(XH)新風換氣機參數換算

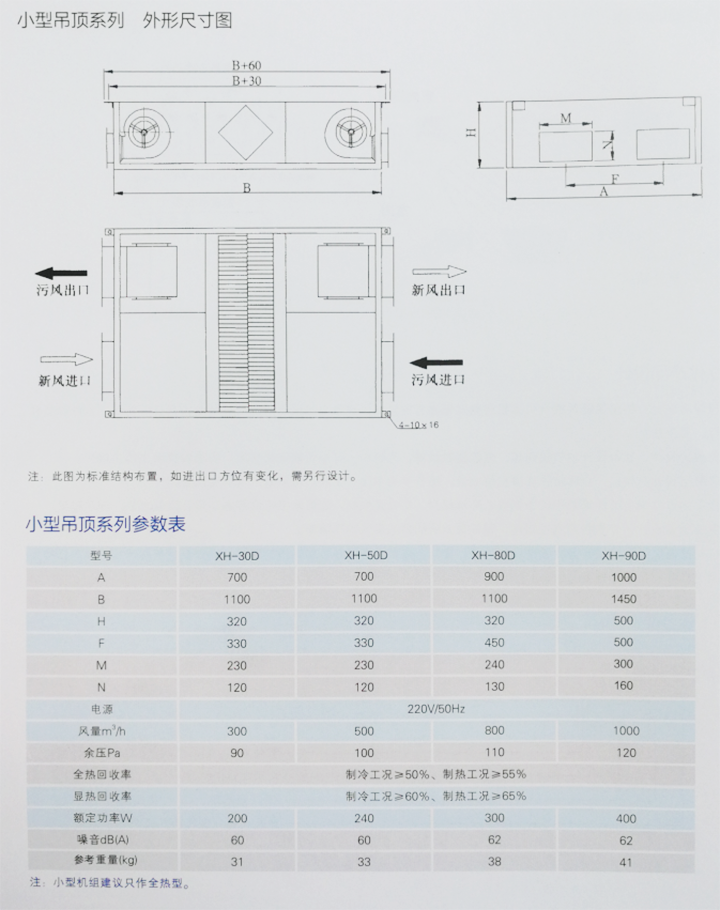

某計算機房面積S=65㎡，凈高=3米，人員n=25人，若按每人所需新風量計算，取每人所需新風量q=30m3/h，則總新風量Q1=n×q=25×30=750m3/h；若按房間新風換氣次數計算，取房間新風換氣次數p=4次/h，則新風量Q2=p.s.h=4×65×3=780m3/h；由于Q2＞Q1故取Q2作為設備選型的依據；結合產品型號，可選用本公司的XH-80D全熱交換產品。

注：房間體積計算公式：體積=長×寬×送風口以下的高度

應選用的新風換氣機臺數=房間體積×要求換風次數/單臺新風換氣機額定新風量

設計注意事項

1、為使環境對流暢順，系統排風量=新風量。

2、建筑空間體積大小：住室內人的呼吸活動帶為2.4m垂直高度；商業建筑內人的呼吸活動帶為4.5m的垂直高度，呼吸帶占整個空間的體積比約為0.26~0.47.

3、住宅、辦公建筑其新風量不小于30m3/h.p。綜合考慮換氣次數和最少新風量兩個因素，取兩者計算最大新風量作為選型依據。

4、體育場館、大會議廳、影院等可根據上座率結合換氣次數確定新風量選型，人停留3小時以下的，按50%上座率確定新風量。

5、對于大型商場等中央空調系統共空間，按中央空調系統送風量的30%確定新風量進行選型。

風道設計要求

1、要使設計的風道達到最低的風阻和噪音，新風輸出口與主機之間、排風輸出口與主機之間采用消聲器或帆布軟連接。

2、對于吊頂機，吊桿上必須安裝彈簧減振器或橡膠減振器。

3、室內隱蔽吊裝時，必須預留維護、檢修口。

4、主機與主風管應保持3-5℃陂角，主機位置保持略高。

5、金屬風管必須作保溫處理。

6、PVC管、橡膠波紋管、鋁箔石棉管、鋁箔復合管自身具有保溫性能，可直接安裝使用。

7、風閥的安裝：近端與末端處主風管與支風管交接處必須安裝風量調節閥，管道系統中間可以使用氣流導流片或風量調節閥。

8、風管與風管要用法蘭連接，連接法蘭應加墊橡膠密封條。

9、選擇風口開啟的位置：風口的開啟原則上要均勻，保證室內各個地方的新風量和排風量能夠得到平衡。

10、風口不宜開在以下位置：風管的轉彎處，風管的尾部，風管的變徑處。

另行說明：隨著我公司技術水平的不斷提高，對產品參數有權作出更改，恕不另行通知。
